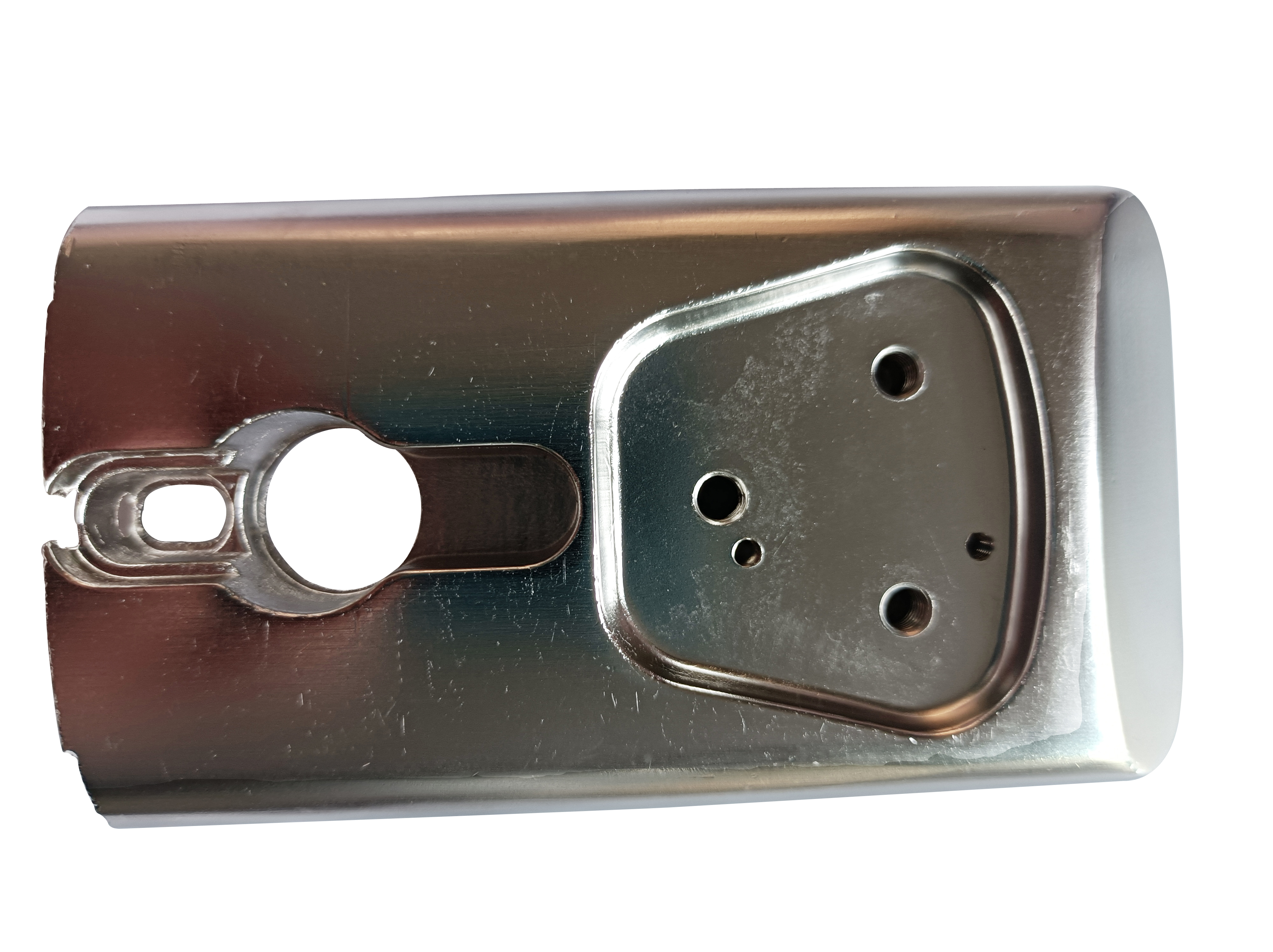

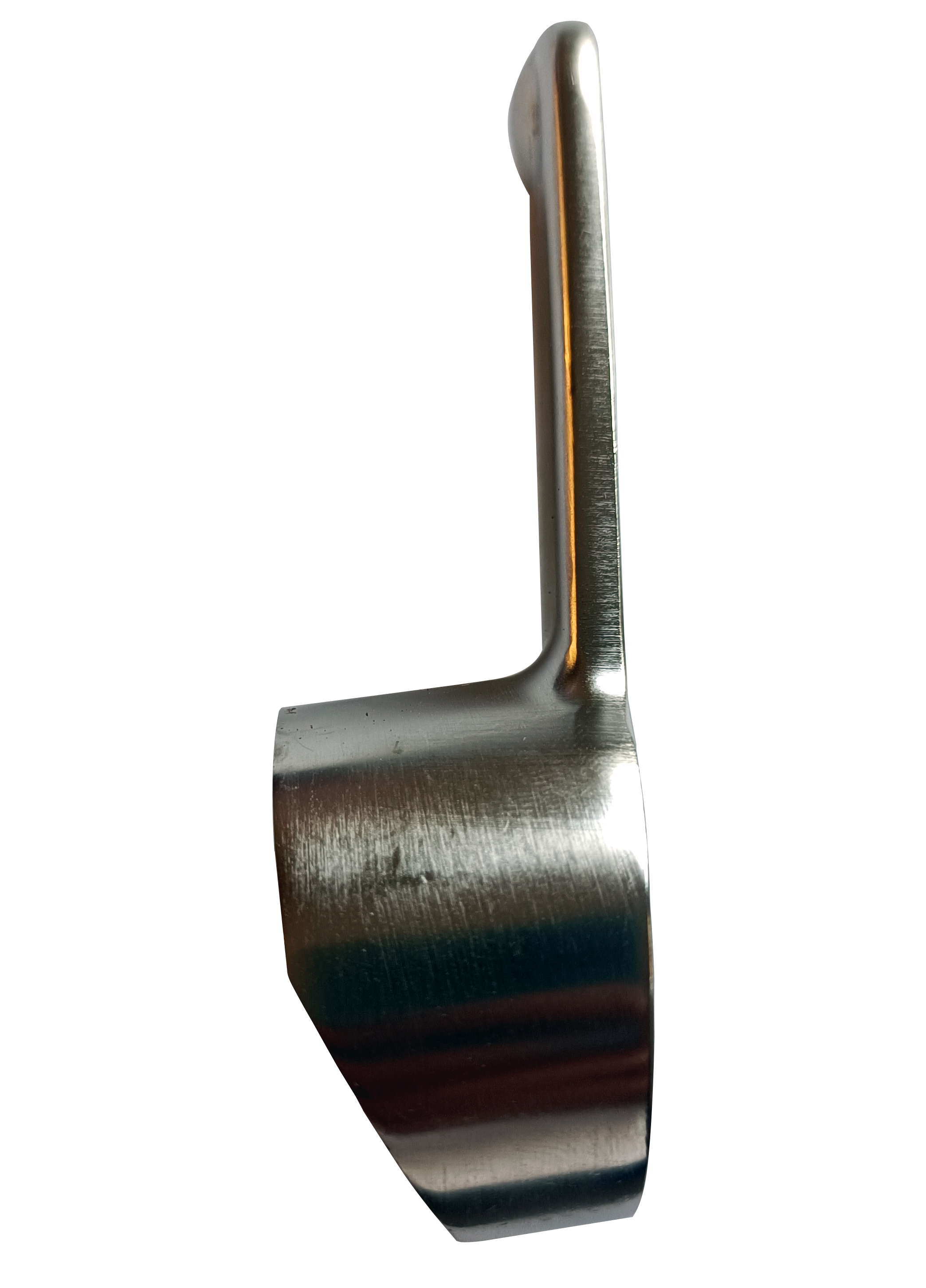

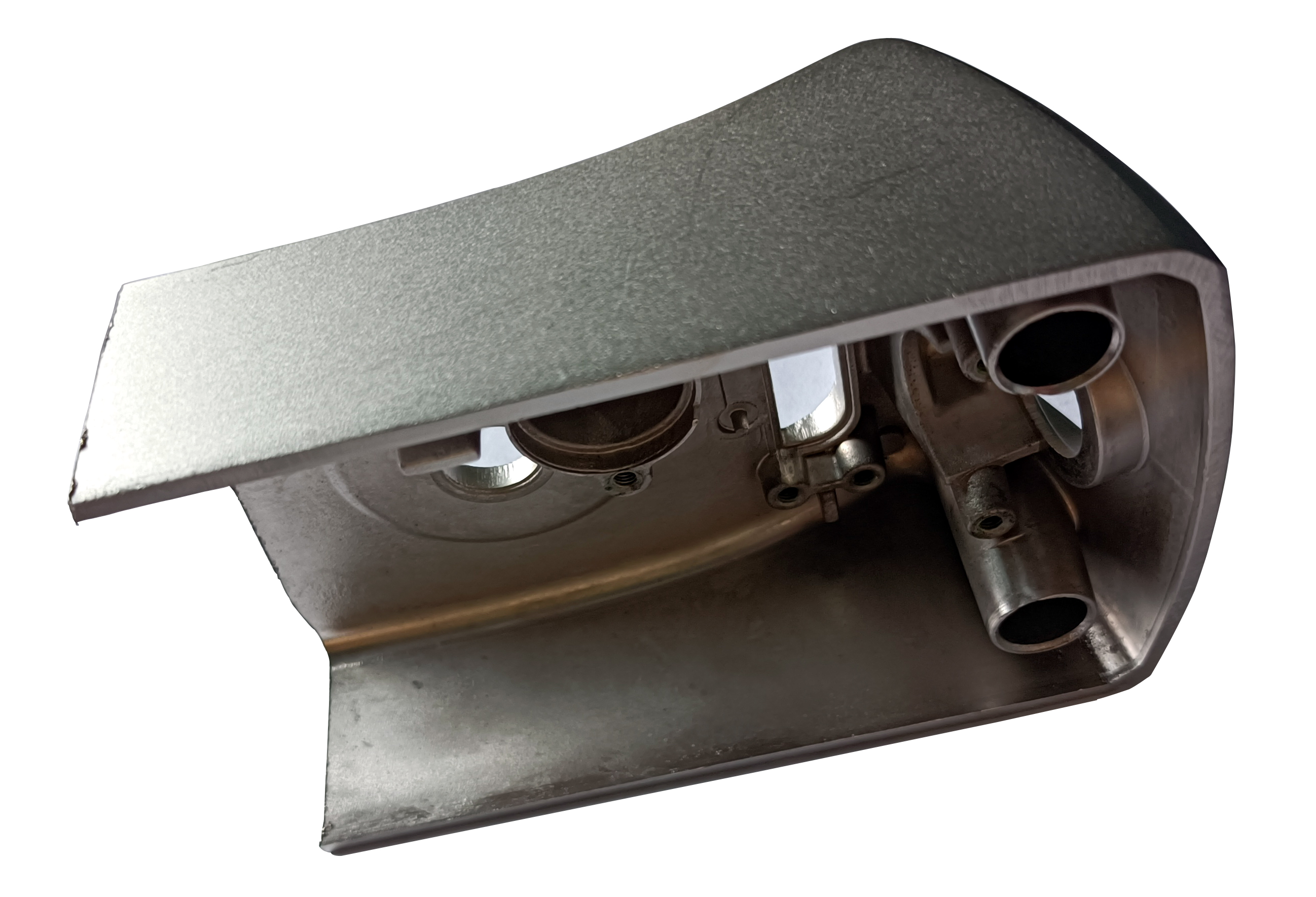

B-22 鋅合金直鍍鎳

一、特長(zhǎng):

1. 具良好的穩(wěn)定性，能得到均勻的鎳色鍍層。

2. 操作簡(jiǎn)單，容易管理

3. 減少底銅焦銅的成本

4. 無(wú)氰電鍍系統(tǒng)

?

二、鍍液組成及操作條件：

?

三、操作條件:

1. 建浴順序，槽體用 5%的硫酸洗凈加純水至槽體的四分之一，先加 B-22 開缸鹽，加溫到 40 度，再加流 酸鎳，調(diào)整 PH，等攪拌溶解完后，加 0.5g/L的活性炭過(guò)濾并同時(shí)進(jìn)行弱電解 4 小時(shí)，清洗過(guò)濾機(jī)，然 后加入低電走B-22 位劑及 B-22 光澤劑，進(jìn)行試鍍；

2. 鍍件前處理流程，除油---堿性電解---活化---鍍鎳；

3. 電 壓: 3~7V，鍍 15 分鐘以上，以需要厚度而定；

4. 空氣攪拌；

5. 陽(yáng) 極 : 建議使用鎳板。

四、管理與補(bǔ)充:

1. 以波美計(jì)管理，標(biāo)準(zhǔn)值 22 為佳；

2. 如果 Be 不足時(shí)，以開缸鍍液組成成分補(bǔ)充；

3. 在生產(chǎn)過(guò)程中不建議補(bǔ)充成份，建議在下班前補(bǔ)充，讓過(guò)濾機(jī)循環(huán)一個(gè)晚上，第二天就可以正常生產(chǎn)；

4.?濃 度 : 影響沉積速率厚度的主要因素；

5.?溫 度 : 影響電流效益主要因素；

6.?升 PH 使用氨水調(diào)整,降 pH 用硫酸。

五．常見異常問題解決

1.鍍層粗糙：電壓過(guò)高；

2.鍍層附著不良（脫皮）：前處理沒處理干凈，活化不好。
